ZQ3040搖臂鉆主要功能與特點:
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，機械夾緊，機械變速操作簡便易于維修。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且
它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工使用。

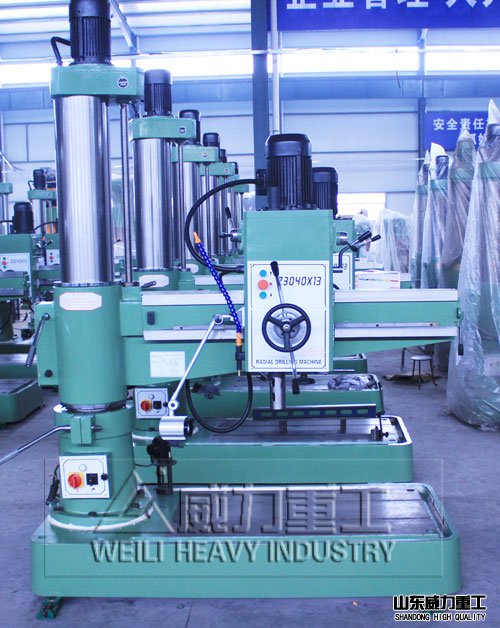

ZQ3040X13搖臂鉆床(單立柱)技術參數：
|
型號 |
單位 |
ZQ3040×13 |
|
最大鉆孔直徑 |
mm |
鑄鐵40 鋼件32 |
|
主軸中心至立柱母線 |
mm |
1300~360 |
|
主軸箱水平移動距離 |
mm |
950 |
|
主軸端面至底座工作面 |
mm |
1050~260 |
|
主軸行程 |
mm |
220 |
|
主軸圓錐孔 |
|
莫氏4號 |
|
主軸轉速(6級) |
r/min |
75、135、240、350、590、1100 |
|
主軸進給量3級 |
n |
0.10 0.16 0.25 |
|
搖臂回轉角度 |
。 |
360 |
|
主電機功率 |
kw |
2.2 |
|
升降電機功率 |
kw |
1.1 |
|
重量 |
Kg |
1500 |
|
主機外形尺寸(長×寬×高) |
mm |
1800×810×2200 |
ZQ3040X13搖臂鉆床主要部件拆卸順序
（1）切斷電源，拆下所有電動機及有關電氣元件。
（2）從搖臂右端卸下主軸箱。
（3）將搖臂支承好或吊穩，卸下升降機構。
（4）吊出搖臂。
（5）吊出外立柱。
（6）從底座上拆下內立柱。
（7）拆下底座（如在原地修理或不需經表面刨削加工時，可以不必拆離基礎）。
|
ZQ3040X13搖臂鉆床型號使用存在問題及解決辦法 |
||
|
部位 |
設備存在問題 |
大修方案及更換修復零部件 |
|
水平導軌 |
水平導軌面磨損嚴重，鑲條間隙較大。 |
導軌面修磨、刮研，恢復幾何精度；同時調整鑲條間隙，保證主軸箱運行平穩。 |
|
傳動系統 |
傳動系統各零部件磨損嚴重，其中上下升降絲杠、絲母磨損比較嚴重。 |
檢查各零部件，更換磨損或損壞的軸、軸承、齒輪、撥叉等；上下升降絲杠、絲母重新加工、調整更換。 |
|
各部鎖緊機構 |
鎖緊機構變形較大，使精度無法保證。 |
檢查各部鎖緊，刮研鎖緊壓板基面，更換偏心齒輪，保證任意位置鎖緊可靠。 |
|
操作系統 |
齒條磨損嚴重，在快慢速檔位轉換時有脫檔現象。 |
對變速齒條孔加修，更換齒條,保證操作靈活可靠。 |
|
主軸箱 |
主軸錐孔、主軸套、導向套磨損，精度較差，箱體內齒輪、軸承、軸、套、撥叉等零件磨損或損壞，主軸箱有漏油現象。 |
修磨主軸錐孔、主軸套、導向套，更換主軸軸承， |
|
工作臺面 |
工作臺面損傷嚴重，精度較差。 |
铇削工作臺面、底座，保證工作臺面和主軸垂直。 |
|
液壓系統 |
液壓元件老化，有漏油現象。 |
更換液壓元件，液壓密封圈，清洗完好零部件。 |
|
冷卻系統 |
冷卻系統零件缺失或損壞。 |
修復配齊冷卻系統。 |
|
電器系統及電機 |
|
檢查保養主電機，更換損壞軸承，保證使用可靠。 |
|
電器元件 |
|
更換所有的電器元件，主要電器采用上海施耐德或者蘇州西門子。 |
|
電器控制導線 |
|
更換所有的電線、電纜和套管線。 |
|
控制按鈕 |
|
更換所有的控制按鈕。 |
|
工作燈 |
|
更換工作燈。 |
|
機床外觀 |
|
整體機床重新打磨噴漆，機床主體采用RAL7047（電視灰，Telegrey4），機床底座采用RAL7016（煤灰Anthracite grey)；更換或更新所有的銘牌；機床外漏的電鍍件重新拋光鍍絡；更換所有手柄、膠木球，表面螺釘、螺母更換。 |
