高精度全新通用立式鉆床

發布時間:2019-06-24

　　高精度全新通用立式鉆床

　　山東威力重工機床有限公司設計生產的高精度全新通用立式鉆床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。本機床效率高、剛性好、精度高、噪音低、變速范圍廣。操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。

立式鉆床車間實物圖

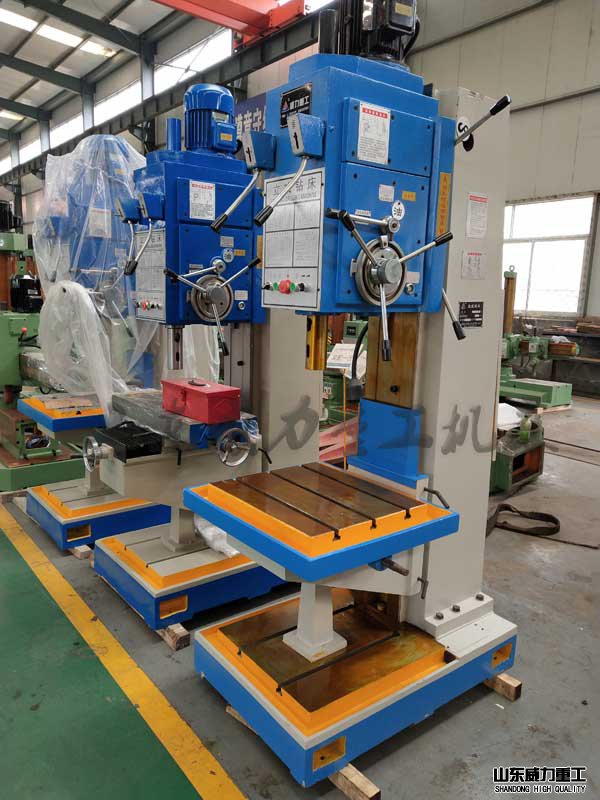

立式鉆床側視圖

　　產品特點

　　1.方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。

　　2.電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

　　3.主軸系統有高性能的傳動精度和剛性，主軸各級變速機構靈敏可靠。

　　4.操作系統集中，工人使用方便快捷，維修方便。

　　5.主軸攻絲能實現自動反轉，自動進給、定程切削。

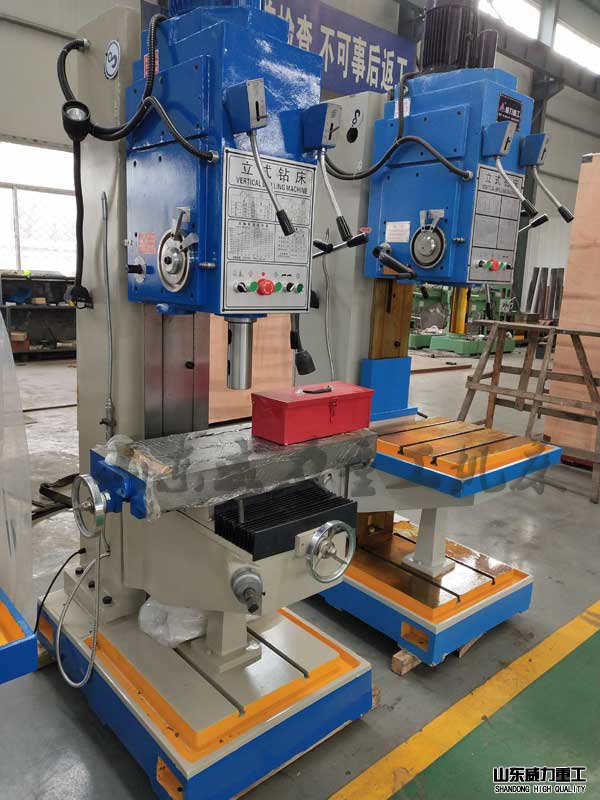

立式鉆床車間現貨

　　立式鉆床主要優點如下：

　　1：主軸各級變速機構靈敏可靠。

　　2：操作系統集中，工人使用方便快捷，維修方便。

　　3：主軸攻絲能實現自動反轉。

　　4：主軸自動進給、定程切削。

　　5：主軸箱設有抗力保險

　　6：精度高、噪聲低、變速范圍廣。

　　高精度全新通用立式鉆床主要技術參數：

參數/型號	單位	Z5150B立式鉆床
最大鉆孔直徑	mm	50
主軸孔錐度	MT	5
主軸最大進給抗力		16000
主軸行程	mm	250
主軸箱行程(手動)	mm	200
主軸轉速級數	Steps	12
主軸轉速范圍	r.p.m	31.5～1400
進給量級數		9
進給量范圍	mm/r	0.056～1.80
工作臺面積	mm	560x480
工作臺升降行程	mm	300
主軸端面至工作臺面最大距離	mm	750
主電機功率	kw	3
外型尺寸	mm	1090x905x2465
機床重量	kg	1250
