Z3040搖臂鉆床電路中設置哪些連鎖保護?

　　Z3040搖臂鉆床電路中設置哪些連鎖保護?



　　Z3040搖臂鉆床電路中設有正反轉聯鎖保護，熱繼電器保護以及斷相保護功能等多重保護功能，具體保護環節有熔斷器FU1作為總電路和電動機M1、M4的短路保護。熔斷器FU2為電動機。M2、M3及控制變壓器T一次側的短路保護。熔斷器FU3為照明電路的短路保護。熱繼電器FRl、FR2為電動機M1、M3的長期過載保護。組合開關SQ1為搖臂上升、下降的極限位置保護。帶自鎖觸點的起動按鈕與相應接觸器實現電動機的欠電壓、失電壓保護。

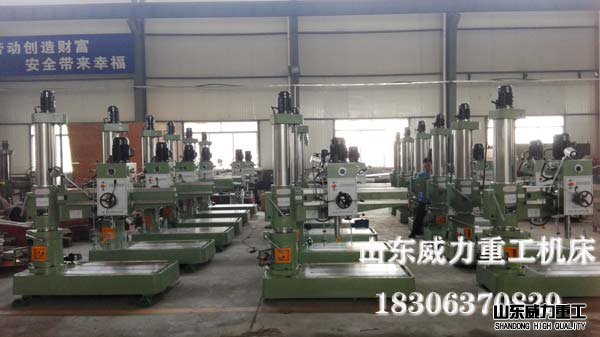

Z3040搖臂鉆床車間現貨圖片

　　山東威力重工機床有限公司設計生產的Z3040搖臂鉆床采用多處聯鎖保護裝置，保證電氣系統安全可靠。大家可以放心采購，但凡我司出廠的搖臂鉆床設備，均三包一年，終生維修。



　　當然，在Z3040搖臂鉆床使用過程中，搖臂鉆床經常會遇到各種各樣的故障，影響生產，在這里為大家整理了搖臂鉆床最常見的三種故障及其解決方案：

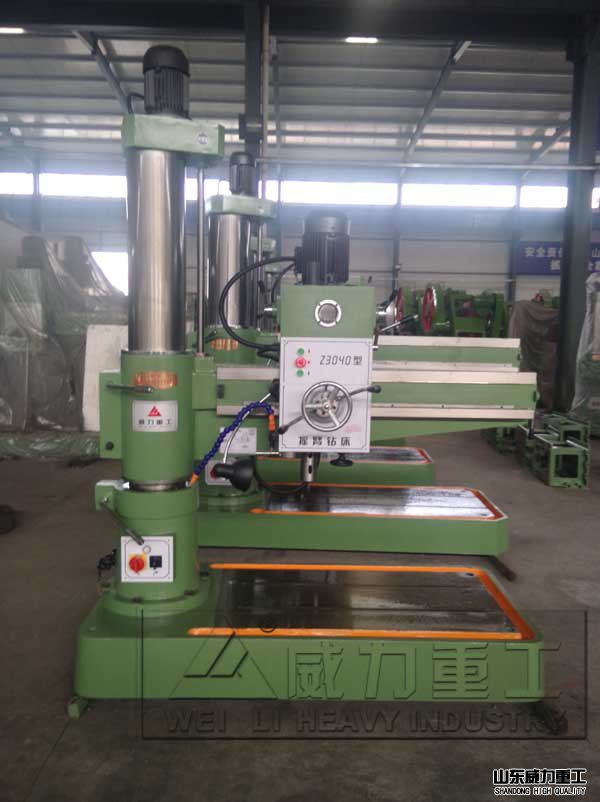

Z3040X13搖臂鉆床圖片

　　故障一：按啟動按鈕主電機不轉動故障分析：總電源開關未打開；啟動按鈕接觸不好；接觸器不吸合，主電機接線盒及電氣盤內的接線處接觸不好或接頭脫落。解決方法：打開總電源開關；檢查啟動按鈕接頭；檢查電器柜中接觸器的各接點：檢查電機相聯系的接線處。



　　故障二：主軸和外表面有漏油現象故障分析：郵箱內的油充填過多，從軸承座的上面漏出。解決方法：注油時，不要使油量超過油標中心的標記。



　　故障三：主軸箱夾不緊故障分析：主軸箱與搖臂接合的55"quot;deg;導軌面配合間隙大；主軸箱夾緊塊位置不對；夾緊油缸與制動架接合處泄油或有關處漏油；菱形塊過盈量不夠，不能使之立起而自鎖。解決方法：調整螺釘，使之配合的55"quot;deg;導軌面不應大于0.04mm的間隙；在松開狀態下，松開螺釘調整夾緊塊到合適位置再緊固螺釘。
