Z3063
搖臂鉆床主傳動系統故障檢修方法？
Z3063搖臂鉆床運動部件較多,一旦出現故障則檢修很困難，因此，我們需要根據搖臂鉆床表現出來的癥狀一步步檢修，Z3063搖臂鉆床主傳動系統故障表現為：有下列8檔轉速起動后約1min就會自動停下來：25、63、80、160、200、400、500、1250，即使空轉也會停。停下來之后，正、反轉都沒有，要重新壓下操縱手柄變速，才會重新轉起，片刻又停，如此反復。從
主軸后玻璃窗向內觀察，正、反轉油缸
撥叉上、下壓緊摩擦片動作可靠。

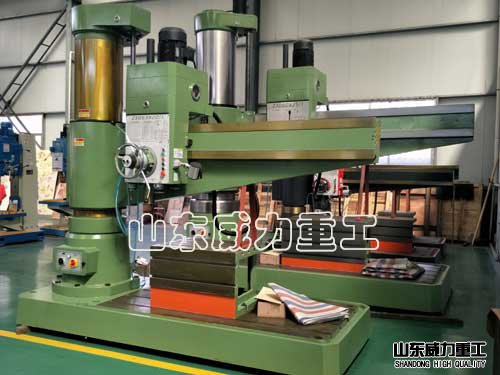

z3063液壓搖臂鉆床車間實物圖
Z3063搖臂鉆床故障診斷：
針對上述現象，可診斷為Z3063搖臂鉆床傳動鏈斷開。至于傳動鏈中哪個傳動元件引起斷鏈，尚需我們根據前述8種轉速值對照轉速圖遞推分析。由診斷圖箭頭可發現：這八檔轉速都是由Ⅲ軸上的齒輪Z=29傳遞而來，因此，我們可以初步斷定：該齒輪在傳動過程中脫開嚙合。那么，是何種原因使Z=29齒輪脫開嚙合？經進一步檢查，Ⅲ軸控制滑移齒輪移動的油缸油流方向正確；對測壓點接表測壓，系統壓力正常；拆檢該油缸亦無異常。那么，據此就可以斷定該滑移齒輪在花鍵軸上定位失效，使之在振動和自重作用下慢慢脫開嚙合。

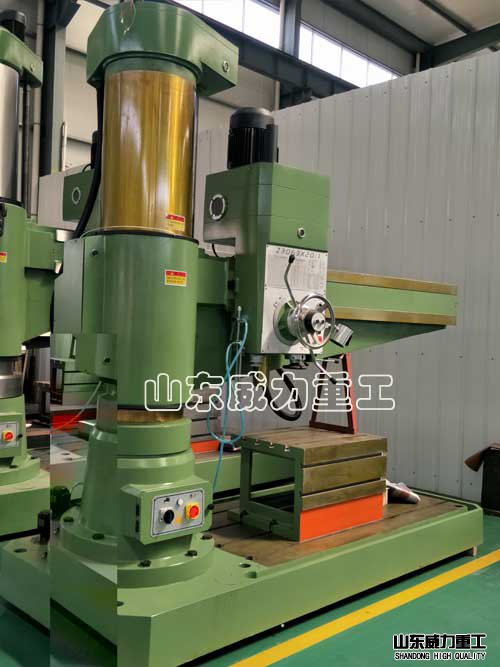

Z3063搖臂鉆床圖片
之所以要重新掛檔變速，是因該齒輪向下脫開嚙合后，需靠油壓將油塞桿1通過橫銷4帶動滑移齒輪3上移復位將斷鏈重新接起來。經拆檢，發現該滑移齒輪3上箍緊鋼球5用的彈簧6斷裂，使之不能可靠定位而掉檔。從而證實，與拆檢前分析相符合。
一般情況下，故障如果是：若干檔轉速沒有，則可能是油路、油缸故障，致使滑移齒輪不移動或移動齒輪受卡等原因引起。如果是某幾檔轉速變停，則可能是滑移齒輪定位不可靠或變速完成之后，通往油缸下腔的油路沒有完全切斷等原因，使傳動鏈慢慢脫開，引起斷鏈。前述例子，便屬于這種情況。這兩種情況反映在轉速圖上，會歸結于某一檔變速齒輪上。
