Z3050液壓搖臂鉆床是山東威力重工機床有限公司暢銷型號，主要用于對大、中、小型零件進行鉆孔、擴孔、锪孔、鉸孔、锪平面和攻螺紋等工作。是一款通用化非常高，工藝成熟的常規鉆床，今日河北霸州客戶來廠自提Z3050液壓搖臂鉆床一臺，以下是車間裝貨現場圖。

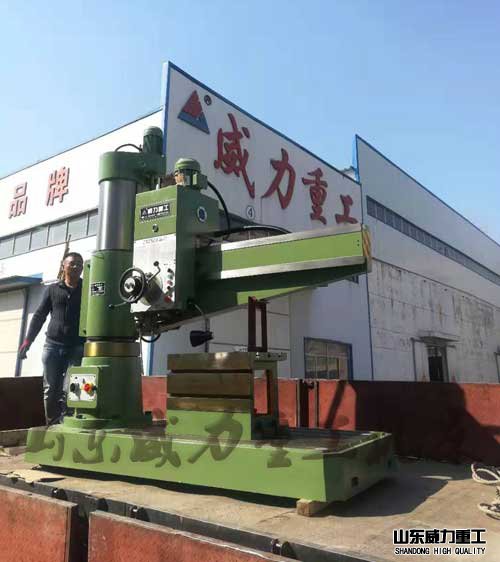

Z3050液壓搖臂鉆床發貨現場圖
Z3050液壓搖臂鉆床主要由底座、內立柱、外立柱、搖臂、
主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱反轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因而搖臂不能繞外立柱轉動，只能與外立柱一同繞內立柱反轉。
主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動組織、進給和變速組織、機床的操作組織等部分組成。主軸箱裝置在搖臂的水平
導軌上，可以通過手輪操作，使其在水平
導軌上沿?fù)u臂移動。

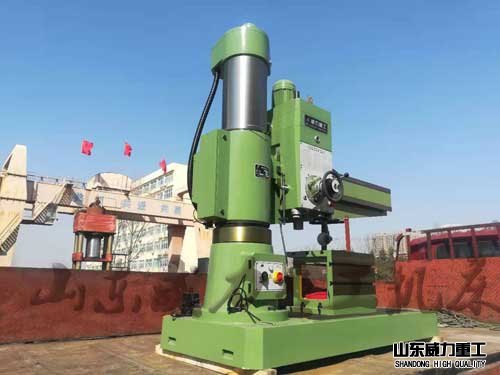

Z3050液壓搖臂鉆床裝車發貨
Z3050液壓搖臂鉆床加工生產時，由特殊的趕緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
?。?）Z3050x16搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
?。?）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一同繞內立柱的反轉運動。
